1. 引言

在半導體制造過程中，填孔金漿被廣泛應用于通孔填充、焊盤連接以及作為導電路徑的一部分。良好的填孔精度不僅影響到電氣性能，還關系到產品的可靠性和使用壽命。因此，選擇合適的填孔金漿材料至關重要。本篇文章將以研鉑牌YB8106填孔金漿為例，分析其特性及應用效果。

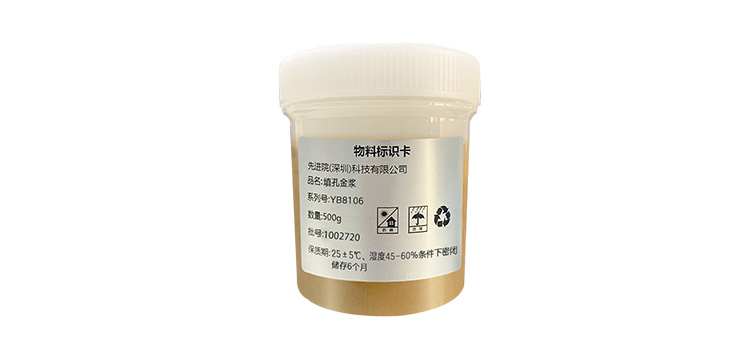

2. 研鉑牌YB8106填孔金漿簡介

2.1 材料組成與特性

研鉑牌YB8106填孔金漿由高純度金屬粉末、有機載體和其他添加劑精心配制而成。它具有出色的流變性、優異的熱穩定性和化學穩定性，能夠在較低溫度下實現高效的燒結固化，同時保持較高的導電率和機械強度。

2.2 技術優勢

• 高精度填孔：通過優化配方設計和工藝參數，確保了細小孔洞也能得到充分且均勻的填充。

• 優良的附著力：增強了金漿與基板材料之間的結合力，減少了分層或剝落的風險。

• 低收縮率：有效控制了燒結過程中的體積變化，避免因收縮不均造成的缺陷。

• 環保友好型：符合RoHS標準，不含鉛等有害物質，支持綠色制造理念。

3. 半導體制造對填孔精度的要求

3.1 微細化趨勢

隨著集成電路特征尺寸不斷縮小，線路間距越來越窄，這要求填孔金漿必須具備極高的分辨率和一致性來適應微米甚至納米級別的結構。

3.2 可靠性考量

除了物理尺寸上的準確度外，還需要保證長期使用的可靠性，即在各種環境條件下維持穩定的電氣性能和機械完整性。

4. YB8106填孔金漿的應用案例與測試結果

4.1 實際應用案例

先進院（深圳）科技有限公司在多個項目中成功使用了研鉑牌YB8106填孔金漿，包括但不限于高性能計算芯片、5G通信模塊等領域。這些應用證明了該產品在復雜環境下依然能提供卓越的填孔精度和服務壽命。

4.2 測試數據對比

通過對不同批次樣品進行SEM掃描電子顯微鏡觀察、X射線斷層掃描等手段檢測，結果顯示YB8106填孔金漿在各類測試中表現出色，尤其在最小化孔隙率方面遠超行業平均水平，達到了預期的填孔精度目標。

5. 結論

綜上所述，基于先進院（深圳）科技有限公司的研究成果和技術積累，研鉑牌YB8106填孔金漿憑借其獨特的優勢，在半導體制造領域展示了極高的填孔精度和可靠性，完全能夠滿足當前乃至未來一段時間內業界對于精細互連材料的需求。隨著技術的發展，相信會有更多創新性的解決方案出現，進一步推動整個行業的進步。

以上數據僅供參考，具體性能可能因生產工藝和產品規格而有所差異。
