光波導，因其輕薄和外界光線的高穿透特性而被認為是消費級AR眼鏡的必選光學方案，又因其價格高和技術門檻高讓人望而卻步。

那么，光波導的工作原理是怎樣的？市面上林林總總的陣列光波導、幾何光波導、衍射光波導、全息光波導、多層光波導又有什么不同？它又是如何一步步改變AR眼鏡市場格局的？我們更看好哪一種光波導技術，為什么？

接下來，就讓Rokid R-lab光學研究科學家、美國加州伯克利大學電子工程系博士李琨為你娓娓道來。

一、光波導，一個應AR眼鏡需求而生的光學方案

增強現實(AR)與虛擬現實(VR)是近年來廣受關注的科技領域，它們的近眼顯示系統都是將顯示器上的像素， 通過一系列光學成像元件形成遠處的虛像并投射到人眼中。

不同之處在于，AR眼鏡需要透視(see-through)，既要看到真實的外部世界，也要看到虛擬信息，所以成像系統不能擋在視線前方。這就需要多加一個或一組光學組合器(optical combiner)，通過“層疊”的形式， 將虛擬信息和真實場景融為一體，互相補充，互相“增強”。

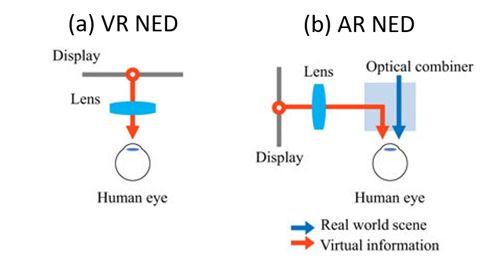

圖 1. (a) 虛擬現實(VR)近眼顯示系統的示意圖; (b) 增強現實(AR)近眼顯示系統的示意圖。NED：近眼顯示(Near-eye display，簡稱NED)

AR設備的光學顯示系統通常由微型顯示屏和光學元件組成。概括來說，目前市場上的AR眼鏡采用的顯示系統就是各種微型顯示屏和棱鏡、自由曲面、BirdBath、光波導等光學元件的組合，其中光學組合器的不同，是區分AR顯示系統的關鍵部分。

微型顯示屏，用來為設備提供顯示內容。它可以是自發光的有源器件，比如發光二極管面板像micro-OLED和現在很熱門的micro-LED，也可以是需要外部光源照明的液晶顯示屏(包括透射式的LCD和反射式的LCOS)，還有基于微機電系統(MEMS)技術的數字微鏡陣列(DMD, 即DLP的核心)和激光束掃描儀(LBS)。

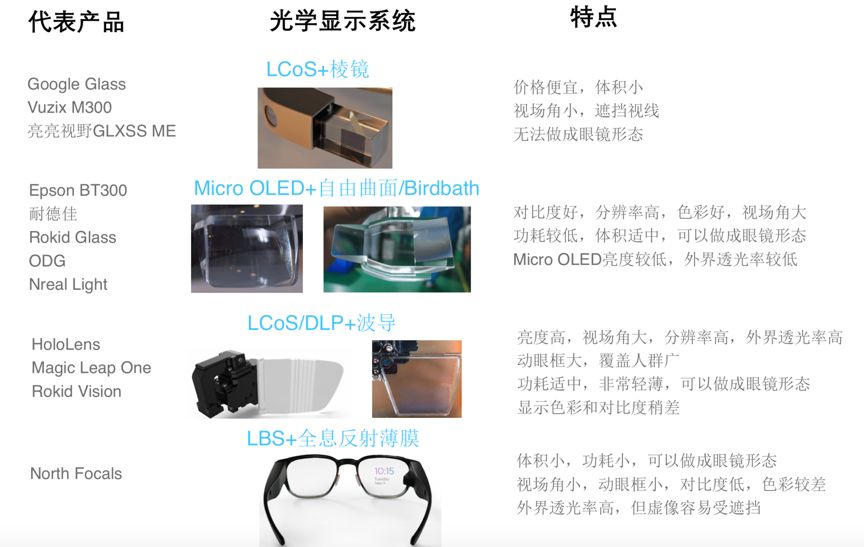

這里做了一張簡單的AR光學顯示系統的分類和產品舉例：

很顯然，完美的光學方案還沒有出現，才有目前市場上百家爭鳴、百花齊放的狀態，這需要AR眼鏡的產品設計者依據應用場景、產品定位等來做權衡取舍。

我們認為，光波導方案從光學效果、外觀形態，和量產前景來說，都具備更好的發展?jié)摿?，可能會是讓AR眼鏡走向消費級的不二之選。

二、光波導是如何工作的

在上述光學成像元件中，光波導屏蔽材料技術是應AR眼鏡需求而生的一個比較有特色的光學組件，因它的輕薄與外界光線的高穿透特性而被認為是消費級AR眼鏡的必選光學方案，而隨著微軟Hololens兩代產品以及Magic Leap One等設備對光波導的采用和量產，關于光波導的討論熱度也在持續增加。

其實，波導技術并不是什么新發明，我們熟悉的光通信系統中，用來傳輸信號的光纖組成了無數條連接大洋彼岸的海底光纜，就是波導的一種，只不過傳輸?shù)氖俏覀兛床灰姷募t外波段的光。

在AR眼鏡中，要想光在傳輸?shù)倪^程中無損失無泄漏，“全反射”是關鍵，即光在波導中像只游蛇一樣通過來回反射前進而并不會透射出來。

簡單來說達到全反射需要滿足兩個條件：

(1) 傳輸介質即波導材料需要具備比周圍介質高的折射率(如圖2所示n1> n2);

(2) 光進入波導的入射角需要大于臨界角θc。
