LCP材料 無紡布 鍍金膜 鍍銅膜在5G手機天線領域的應用

時間:2022-08-03瀏覽次數:1149

        說到5G時代最火的材料,擁有“超級工程塑料”之美譽的LCP材料必須擁有姓名。LCP材料為何在5G通信時代如此受寵,咱們且先了解一下LCP這種材料。
        LCP即液晶高分子聚合物(Liquid Crystal Polymer),是一種由剛性分子鏈構成的,在一定物理?xiàng)l件下能出現既有液體的流動性又有晶體的物理性能各向異性狀態(此狀態稱為液晶態)的高分子物質。
        根據液晶態的形成條件,液晶聚合物可分為溶致性液晶聚合物(LLCP)和熱致性液晶聚合物(TLCP),此外,在外場(如壓力、磁場、電場和光場等)作用下形成的液晶稱為感應液晶,如壓致液晶、光致液晶等。
        但是,咱們所說的5G通信用LCP材料指的是TLCP,這種LCP材料是80年代初期發展起來的一種新型高性能工程塑料,屬于芳香族熱塑性聚酯,可通過熔紡、注射、擠出、模壓、涂復等工藝加工成型,具有優異的成型加工性能。根據熱變形溫度(HDT),TLCP可分為Ⅰ型、Ⅱ型和Ⅲ型3種:

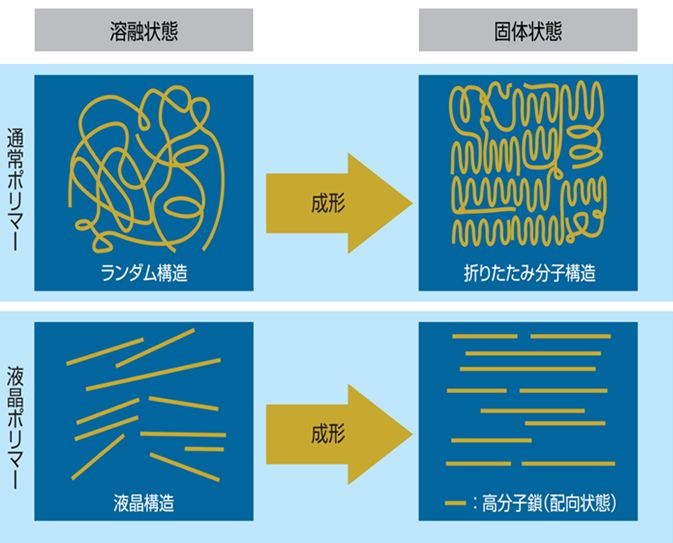

        與其他有機高分子材料相比,LCP具有獨特的分子結構和熱行為,在熔融狀態下,LCP分子排列像棒狀一樣直,在成型時,剪切應力的作用下,進一步提高了這種排列取向,表現出極好的各向異性,這種取向有序的特殊結構使其具有自增強效果,機械性能優異,強度極高,尺寸穩定性、光學性能、電性能、耐化學藥品性、自阻燃性、加工性等性能良好,且耐熱性好,熱膨脹系數低。

圖片

        由于分子骨架對稱性高,再加上液晶本身結構使主鏈的運動受限,LCP在高頻段表現出極低的介電常數和介電損耗,因此,在5G時代設備對于材料的各項性能要求(特別是介電性能要求)越來越高的背景下,LCP材料憑借優異的性能被廣泛應用于高速連接器、5G基站天線振子、5G手機天線、高頻電路板等方面。
1.高速連接器
        5G傳輸速度得到大幅提升,為了確保數據數據傳輸?shù)目煽啃孕枰嵘咚龠B接器的性能,從而增加了對低介電低損耗的連接器材料的需求,LCP材料具有極低的吸水性和更好的介電穩定性。LCP具有超低翹曲,高流動性,尺寸穩定性,適合應用在5G高速連接器。
2.天線振子
        振子是天線內部最為重要的功能性部件,出于減重降本的目的,塑料振子受到關注,塑料振子已經導入量產的是LDS工藝,采用的是LDS-LCP材料,LCP材料具有極低的介電損耗、良好的耐熱耐燃性以及極低的熱膨脹系數,在5G高頻段競爭優勢明顯。
3.手機天線
        LDS-LCP材料除了應用在天線振子上,還可以應用于在手機天線領域。據了解,預計今年安卓系智能終端將選擇以LDS等成熟工藝為主的5G天線解決方案。LCP材料具有高流動、薄壁成型和尺寸穩定等特性,超高的耐溫特性可通過回流焊制程。
        但需要注意的是,LCP由于分子取向太強,取向方向和垂直方向的各物性差異很大。而且,在設計時必須要注意熔接線強度較弱等問題,會有很明顯的凹槽或者缺口,天線不能從上經過,限制了天線設計的自由度。

        手機天線方案多種,除了 LDS 天線方案外,還有軟板天線。所說的 LCP 軟板天線實際上是采用 LCP 為基材的 FPC,并承載部分天線功能。LCP 天線具有低介質損耗、較低的吸濕性、介電常數和介電損耗隨著頻率的低波動性等優點,同時,軟板具有良好的彎折性,可取代同軸電纜,可大大節省手機空間。蘋果分析師郭明錤表示,蘋果今年將發5款新iPhone,5G版出貨量將達8000-8500萬部,蘋果的毫米波5G iPhone需采用3條LCP軟板,預計今年iPhone LCP 軟板出貨量年同比增長110%,LCP需求顯著增加。
4.高頻高速電路板
        在5G時代對高頻傳輸絕緣材料的要求非常高,要保證信號在傳輸過程中的損失降至最小, LCP 材料突出的高頻介電性、尺寸穩定性、耐熱性,是非常理想的 5G 高頻高速電路板基材。除了手機天線FPC外,LCP基材的電路板還可應用于應用在5G關聯通訊、筆記本電腦、智能穿戴、汽車毫米波雷達、遠程醫療、高清無線視頻實時傳播等領域。
