基本特性

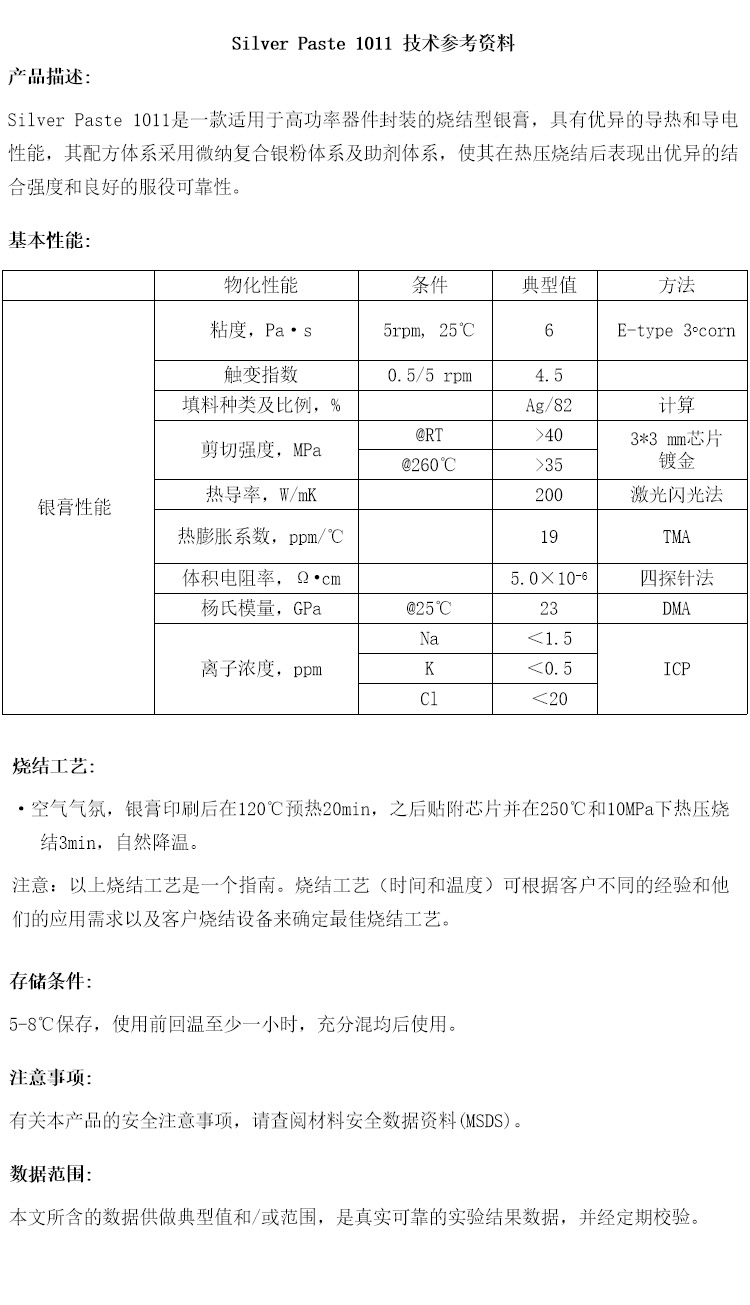

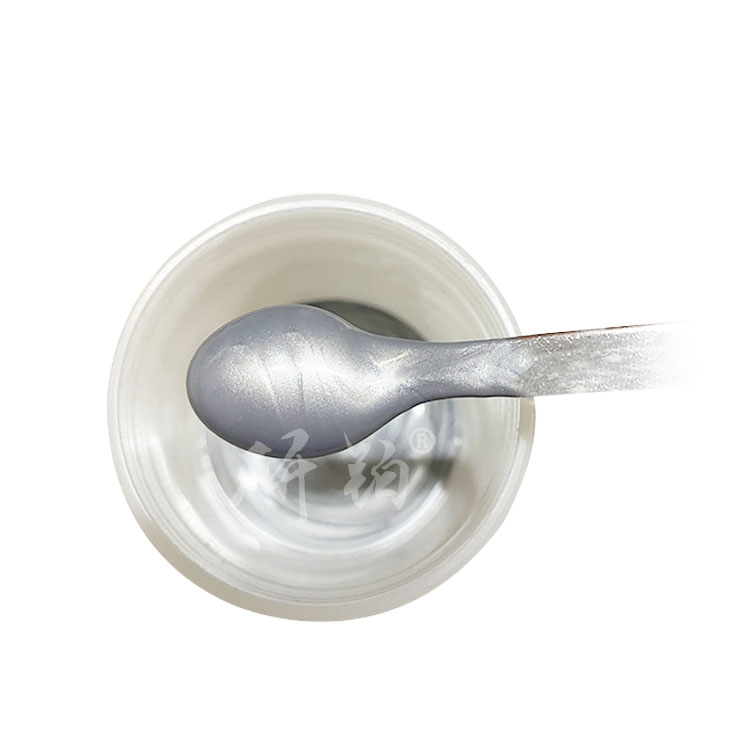

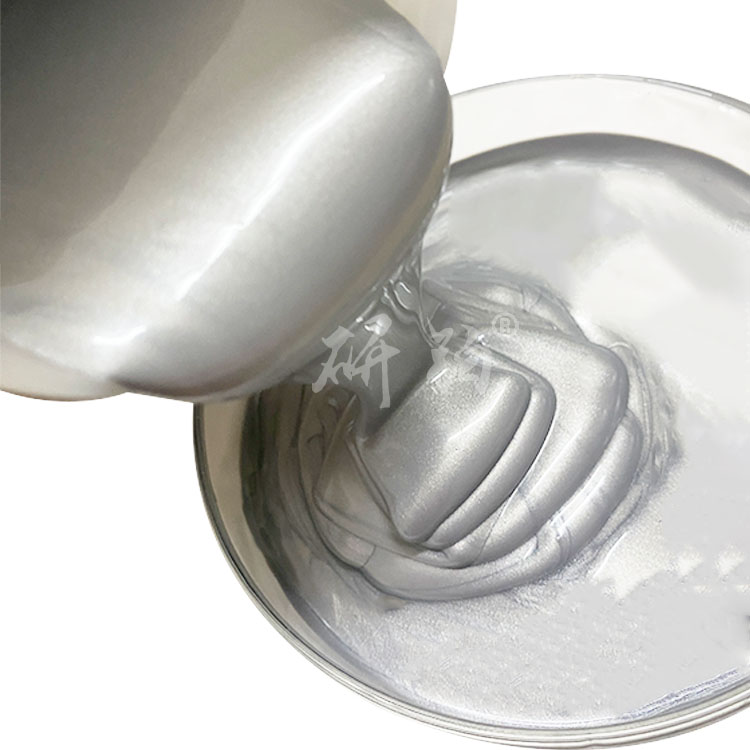

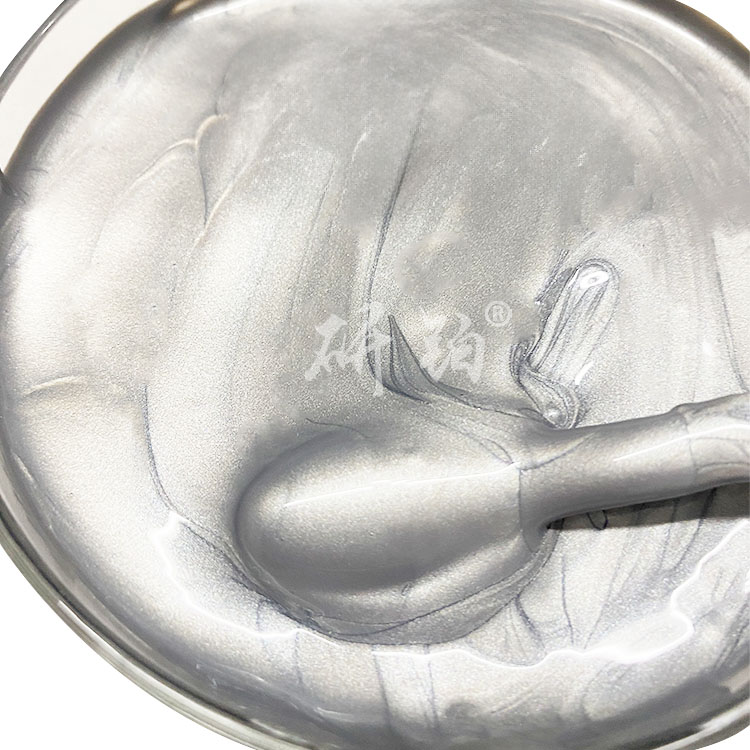

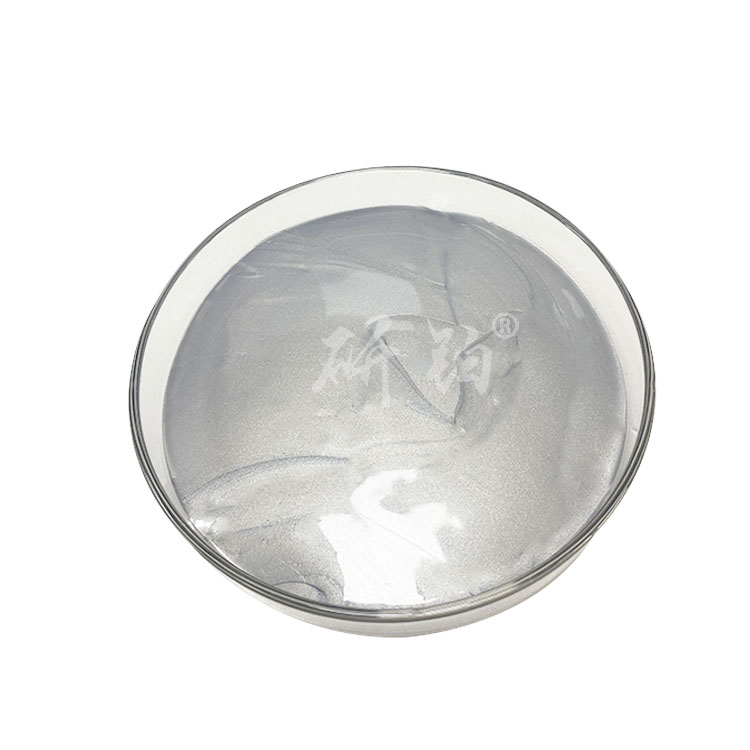

1. 膏體狀態：有壓燒結銀膏在常溫下保持膏體狀態，便于涂布或點膠。這種特性使得它在各種精細加工過程中易于操作，能夠滿足復雜電路和微小部件的涂布需求。

2. 燒結性能：在一定溫度和壓力下，有壓燒結銀膏中的銀粉顆粒間會發生燒結，形成高導電、高強度的金屬連接層。這種燒結過程確保了連接的穩定性和可靠性，適用于高集成度芯片封裝等精密領域。

3. 導電性能：由于含有高純度銀粉，有壓燒結銀膏具有優異的導電性能。這使得它在電子封裝和電路互連中能夠提供高效的電流傳輸路徑，確保電路的穩定性和高效性。


工藝流程

1. 準備銀膏：首先制備含有銀顆粒的膏狀物質，銀顆粒通常具有一定的粒徑分布，以確保在燒結過程中能夠形成良好的連接。
2. 施加壓力：在燒結過程中，施加適當?shù)膲毫κ欠浅ｊP(guān)鍵的一步。壓力有助于銀顆粒之間的接觸更加緊密，從而促進燒結頸的形成。
3. 加熱燒結：在一定溫度下（通常高于銀的熔點但低于其他材料的熔點），銀顆粒開始發生燒結。銀原子通過擴散遷移到燒結頸區域，使燒結頸逐漸長大，相鄰銀顆粒之間的距離逐漸縮小。
4. 孔隙變化：隨著燒結過程的進行，孔隙網絡逐漸變化。初期形成的孔隙逐漸變小，直至最終形成致密的金屬結構。

燒結機制

• 燒結頸形成：在燒結初期，銀顆粒通過接觸形成燒結頸，銀原子通過擴散遷移到燒結頸區域，使燒結頸不斷長大。
• 孔隙變化：隨著燒結過程的進行，孔隙逐漸變小，最終達到致密的狀態。大多數孔洞被完全分割，小孔洞逐漸消失，大孔洞逐漸變小，直至達到最終的致密度。
• 密度和強度增加：燒結過程中，銀顆粒之間的接觸面積不斷增加，孔隙逐漸減小，導致燒結后的材料密度和強度顯著增加。

應用領域

1. 微電子封裝：有壓燒結銀膏廣泛應用于微電子封裝領域，是實現精細電路互連的重要材料。它能夠提供高導電性和高強度的連接，確保電路的穩定性和可靠性。在集成電路（IC）封裝中，有壓燒結銀膏發揮著關鍵作用。

2. 柔性電子：由于其良好的柔韌性和可變形性，有壓燒結銀膏成為柔性電子器件如可穿戴設備、智能皮膚等中不可或缺的連接材料。它能夠在彎曲、折疊等復雜形變下保持穩定的電氣連接，滿足柔性電子器件的特殊需求。

3. 其他領域：除了微電子封裝和柔性電子外，有壓燒結銀膏還可用于其他需要高導電性和高強度的領域，如功率半導體封裝、高導熱線路制作等。此外，在三維集成電路（3D IC）封裝中，有壓燒結銀膏通過多層堆疊和垂直互連，顯著提升封裝密度和性能。
