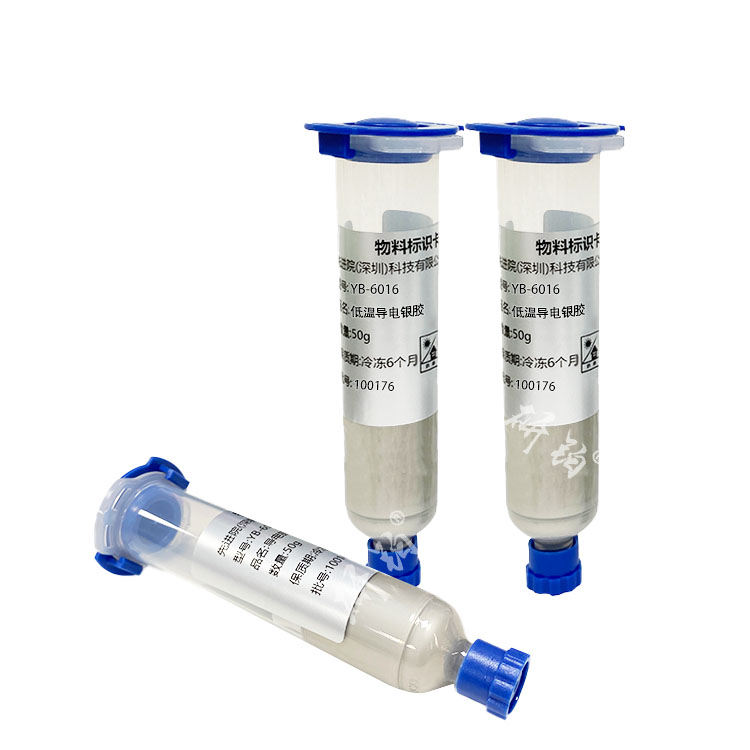

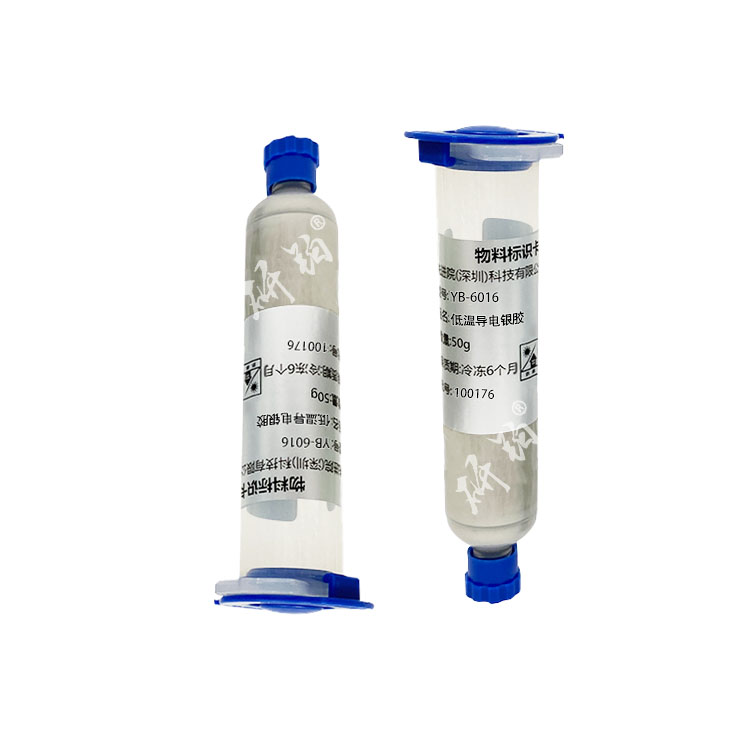

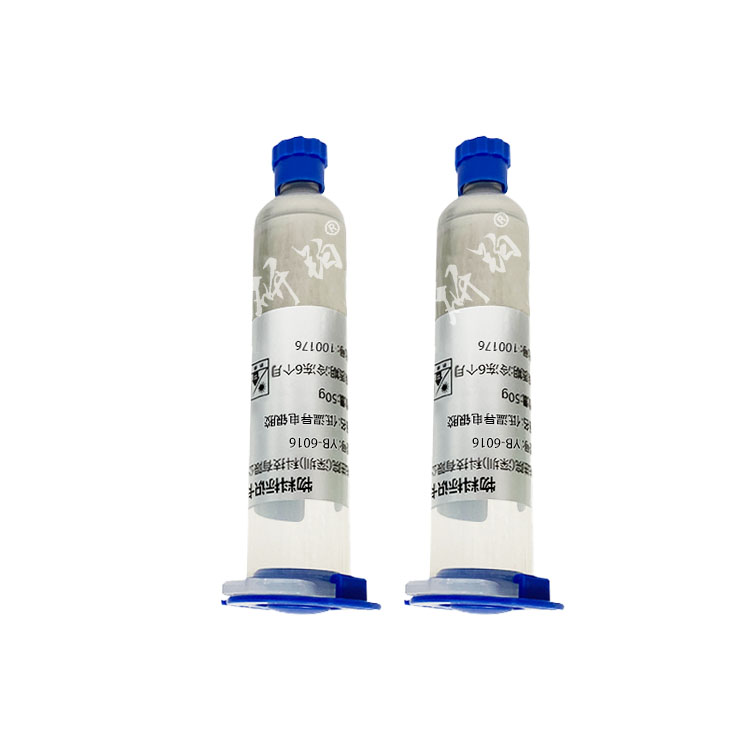

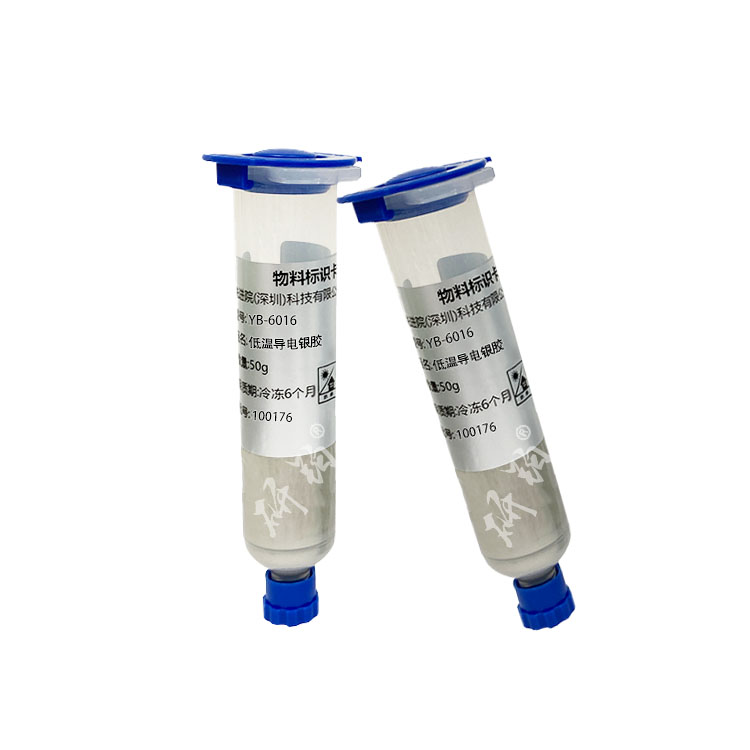

低溫導電銀膠主要由基體樹脂和導電填料（通常為高純度銀粉）組成。通過基體樹脂的粘接作用，將導電粒子緊密結合在一起，形成導電通路，從而實現被粘材料的導電連接。其固化溫度遠低于傳統錫鉛焊接的溫度，有效避免了高溫對材料造成的熱損傷和內應力問題。

產品特性

1. 低溫固化：低溫導電銀膠的固化溫度通常在室溫至150℃之間，遠低于錫鉛焊接的200℃以上溫度，適用于對溫度敏感的電子元件和基板。
2. 高導電性：由于采用高純度銀粉作為導電填料，低溫導電銀膠具有優異的導電性能，能夠滿足各種電子元件對導電連接的需求。
3. 優異的粘接性能：基體樹脂具有良好的粘接性能，能夠牢固地粘接金屬、陶瓷、玻璃等多種基材，確保導電連接的穩定性和可靠性。
4. 工藝簡單：低溫導電銀膠工藝簡單，易于操作，適合流水線作業，能夠顯著提高生產效率。
5. 環保節能：避免了錫鉛焊料中重金屬鉛引起的環境污染問題，符合現代工業對環保節能的要求。

產品優勢

1. 提高產品質量：低溫固化避免了高溫對電子元件的熱損傷，減少了內應力的形成，提高了產品的可靠性和使用壽命。
2. 降低生產成本：與錫鉛焊接相比，低溫導電銀膠無需復雜的設備和材料，能夠降低生產成本。
3. 適應性強：適用于多種基材和工藝需求，能夠滿足不同電子元件和組件的封裝和粘接要求。

應用領域

低溫導電銀膠已廣泛應用于液晶顯示屏（LCD）、發光二極管（LED）、集成電路(IC)芯片、印刷線路板組件(PCBA)、點陣塊、陶瓷電容、薄膜開關、智能卡、射頻識別等電子元件和組件的封裝和粘接。隨著電子技術的不斷發展和應用領域的不斷擴展，低溫導電銀膠的市場需求也將持續增長。
