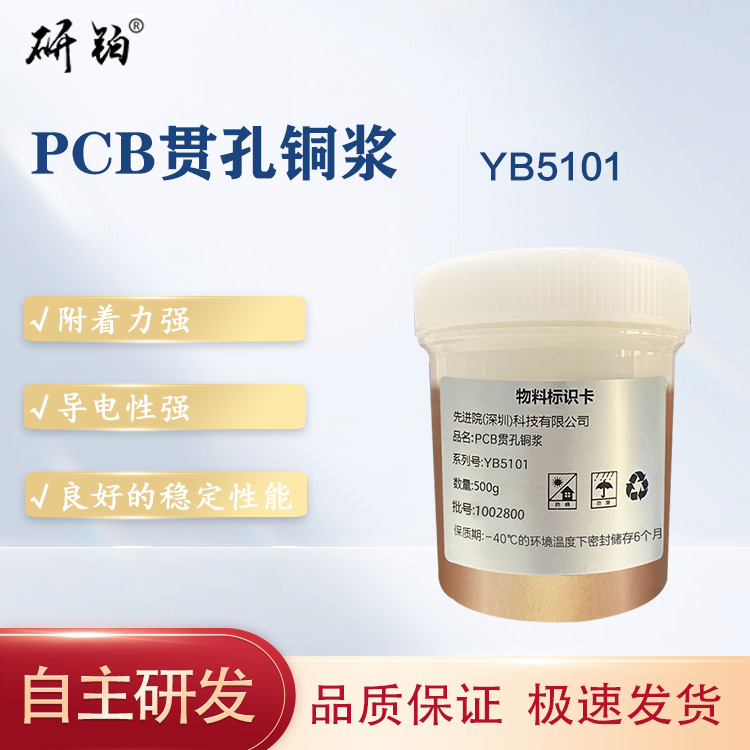

PCB貫孔銅漿是一種專為印制電路板（PCB）制造過程中貫孔導電層設計的高性能導電材料。該銅漿采用高品質銅粉與特制樹脂基體相結合，通過精細的攪拌和分散工藝制成。它具備優異的導電性、耐熱性、和良好的附著力，適用于PCB貫孔的導電層制作，確保電路的穩定連接。

產品特性

1. 高導電性：銅粉含量高，確保導電層具有極低的電阻率，提高導電性能。
2. 耐熱性能：能在高溫環境下保持穩定的導電性能，適用于PCB制造中的高溫工藝。
3. 良好的附著力：樹脂基體與PCB基材之間形成牢固的結合力，確保銅漿在基材上穩定附著。
4. 優異的加工性能：具有良好的流動性和觸變性，適用于絲網印刷、噴涂等多種工藝。
5. 環保無污染：符合環保標準，使用過程中無有害氣體釋放，對環境友好。

產品優勢

1. 提升導電性能：高銅含量確保漿料具有出色的導電性能，滿足PCB貫孔導電層的需求。
2. 增強耐熱能力：能在高溫環境下保持穩定的導電性，適用于高溫工藝。
3. 提高附著力：樹脂基體與PCB基材之間形成牢固的結合力，增強了銅漿的穩定性。
4. 降低成本：便捷的加工性能減少了制造過程中的缺陷，有助于降低制造成本。
5. 環保無污染：產品符合環保標準，使用過程中無有害氣體釋放，對環境友好。

應用領域

1. 印制電路板（PCB）：用于PCB貫孔的導電層材料，提供高導電性和良好的附著力。
2. 多層電路板：適用于多層電路板中的貫孔導電層，確保電路的穩定連接。
3. 其他電子元件：適用于其他需要高導電性、耐熱性能和良好附著力的電子元件。
