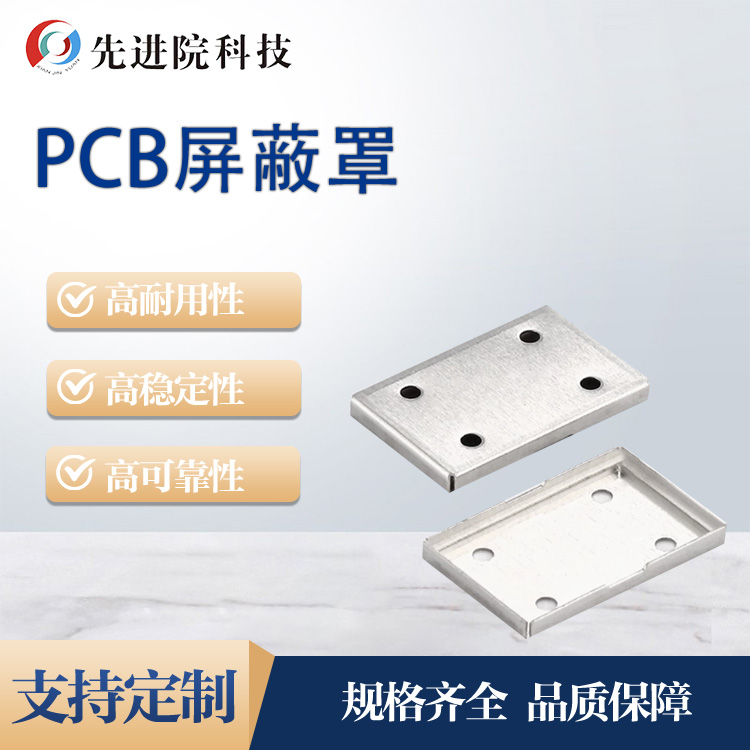

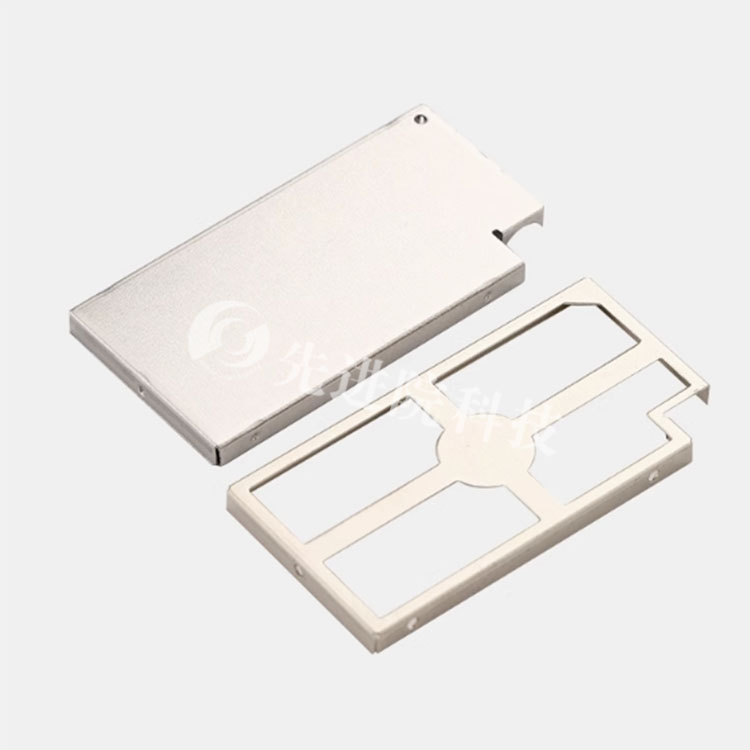

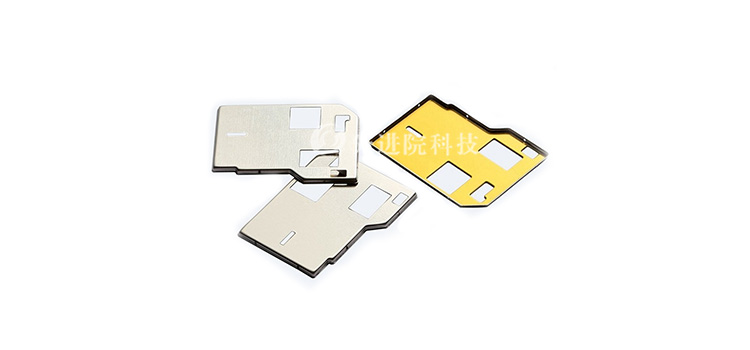

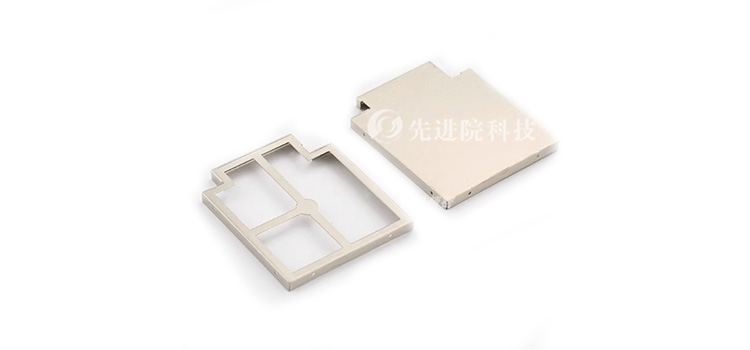

PCB（印刷電路板）屏蔽罩是一種專門為保護PCB上的敏感組件免受電磁干擾（EMI）而設計的裝置。這些屏蔽罩通常由導電材料制成，可以有效地屏蔽外部電磁場，同時也能防止PCB自身產生的電磁輻射干擾其他電子組件。

功能特性

PCB屏蔽罩主要由金屬材料（如不銹鋼、洋白銅、馬口鐵等）制成，通過金屬屏蔽體將PCB板上的元部件、電路、組合件或整個系統的干擾源包圍起來，從而實現以下功能：

1. 電磁屏蔽：防止外部電磁場對PCB板上的電路和元器件造成干擾，同時也防止PCB板上的電磁輻射泄漏到外部，影響其他電子設備。
2. 保護元器件：由于大多數電子元器件較為脆弱，容易受到外力損壞，PCB屏蔽罩可以有效地保護這些元器件免受機械沖擊、靜電放電等損害。
3. 提高電路性能：通過隔離干擾信號，降低電路系統的噪聲級，提高信噪比，從而提升整個電路的性能。此外，屏蔽罩還可以減少電路板之間的泄漏電容和電感，進一步改善電路性能。

設計要點

在設計PCB屏蔽罩時，需要考慮以下要點：

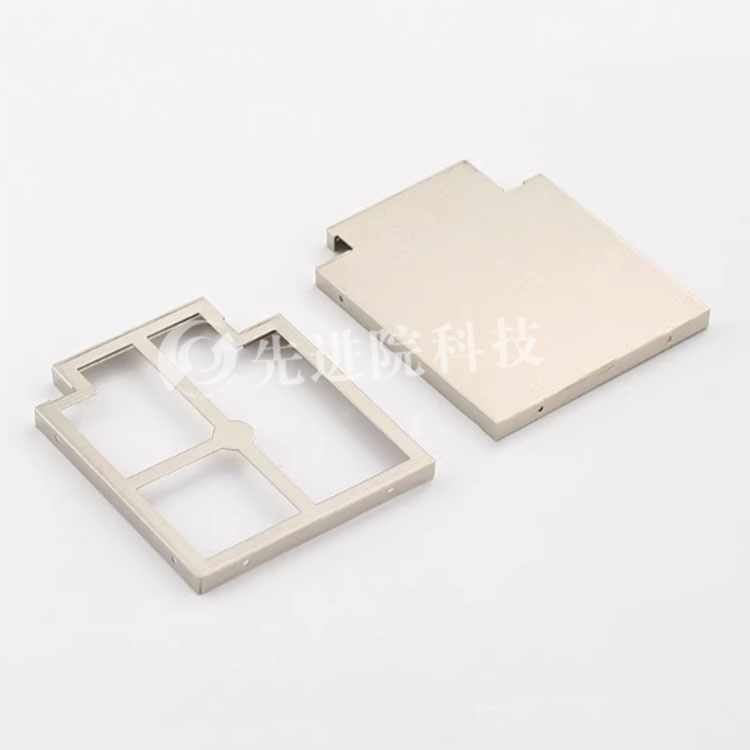

1. 材料與厚度：常用的材料包括不銹鋼、洋白銅和馬口鐵等。不銹鋼屏蔽效果好且價格適中，但上錫困難；洋白銅屏蔽效果良好且易上錫，但價格相對較高；馬口鐵價格更低但屏蔽效果一般且易生銹。屏蔽罩的厚度需根據具體需求確定，一般不銹鋼和洋白銅的底座厚度在0.2mm左右，蓋子厚度在0.13mm左右。

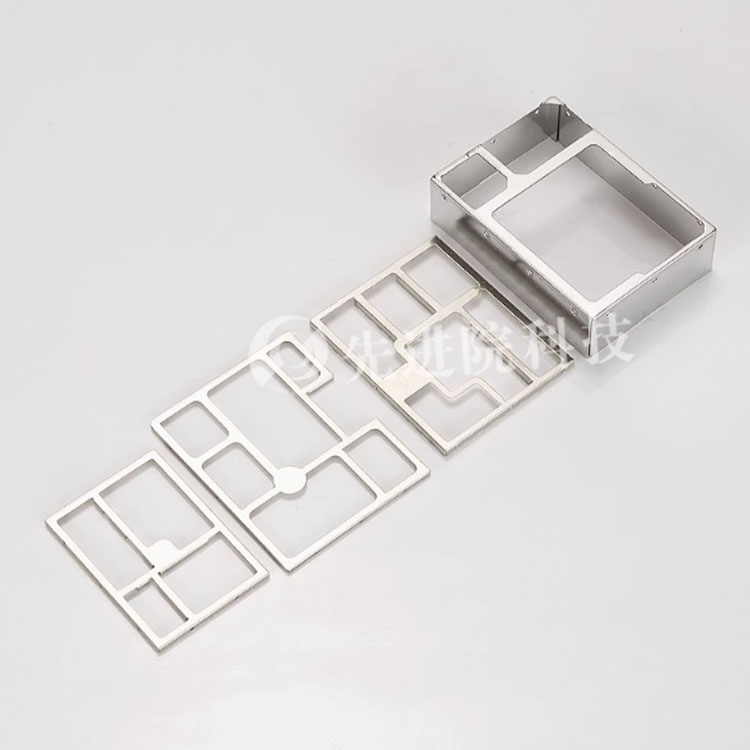

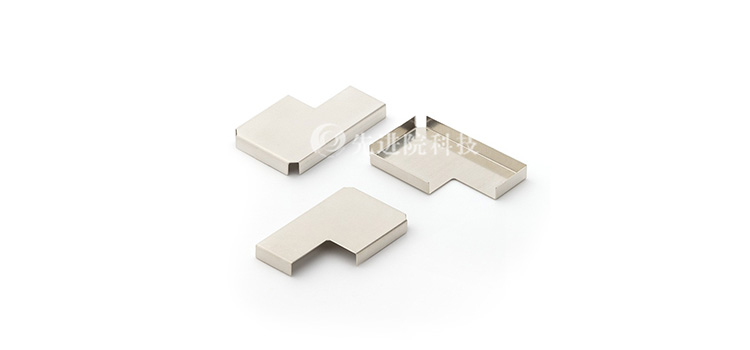

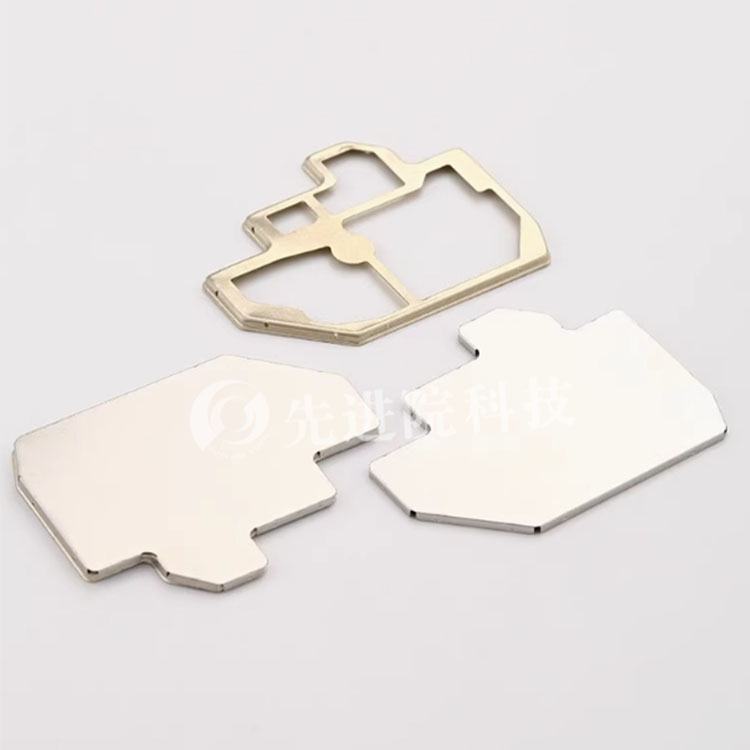

2. 形狀與尺寸：屏蔽罩的形狀和尺寸需根據PCB板上的元器件布局和電路需求來確定。一般建議設計為矩形以避免增加生產難度。同時，屏蔽罩的高度應足夠覆蓋PCB板上的所有關鍵元器件，并確保與元器件之間保持一定的間隙以防止短路。
3. 接地與焊接：良好的接地是屏蔽罩發揮作用的關鍵。在設計過程中，應確保屏蔽罩與PCB板之間的接地連接可靠。此外，焊接方式也需特別注意，一般采用SMT（表面貼裝技術）將屏蔽罩焊接在PCB板上。
4. 開孔與散熱：在某些情況下，為了散熱或便于調試和測量，需要在屏蔽罩上開孔。開孔位置和大小需根據具體需求來確定，并確保開孔不會顯著降低屏蔽效果。

應用領域

1. 消費電子：
   • 在手機、平板電腦、筆記本電腦等消費電子產品中，PCB屏蔽罩用于保護內部電路板，減少電磁干擾，提高信號傳輸的穩定性。
2. 通信設備：
   • 在路由器、交換機、基站等通信設備中，PCB屏蔽罩用于保護核心電路板，減少電磁干擾，提高數據傳輸的可靠性。
3. 工業控制：
   • 在各種工業控制系統中，PCB屏蔽罩用于保護控制器電路板，減少電磁干擾，提高系統的穩定性和可靠性。
4. 汽車電子：
   • 在汽車電子系統中，PCB屏蔽罩用于保護發動機控制單元（ECU）、車身控制模塊（BCM）等關鍵電路板，減少電磁干擾，提高車輛的可靠性和安全性。
5. 醫療器械：
   • 在高端醫療設備中，PCB屏蔽罩用于保護信號采集和處理電路板，減少電磁干擾，提高信號傳輸的準確性和穩定性。
