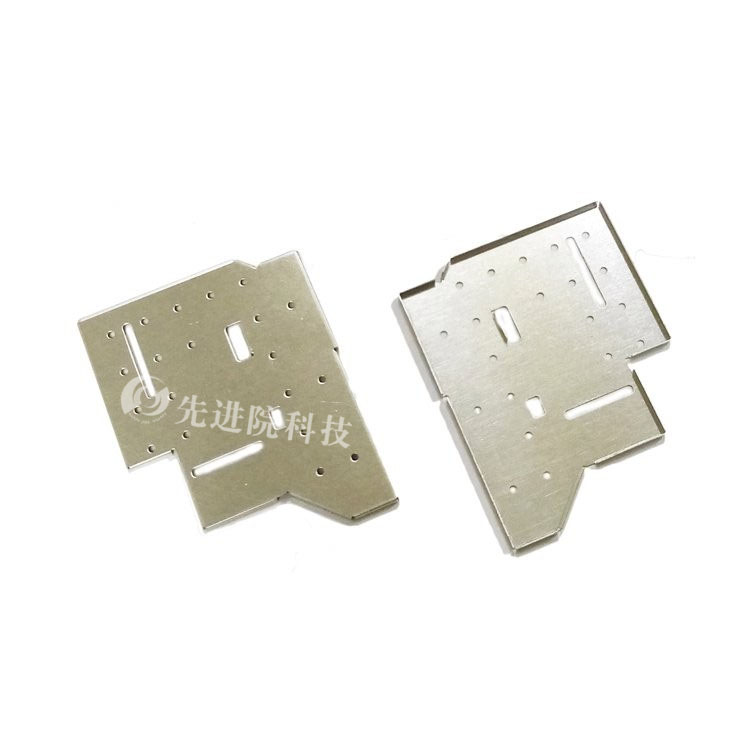

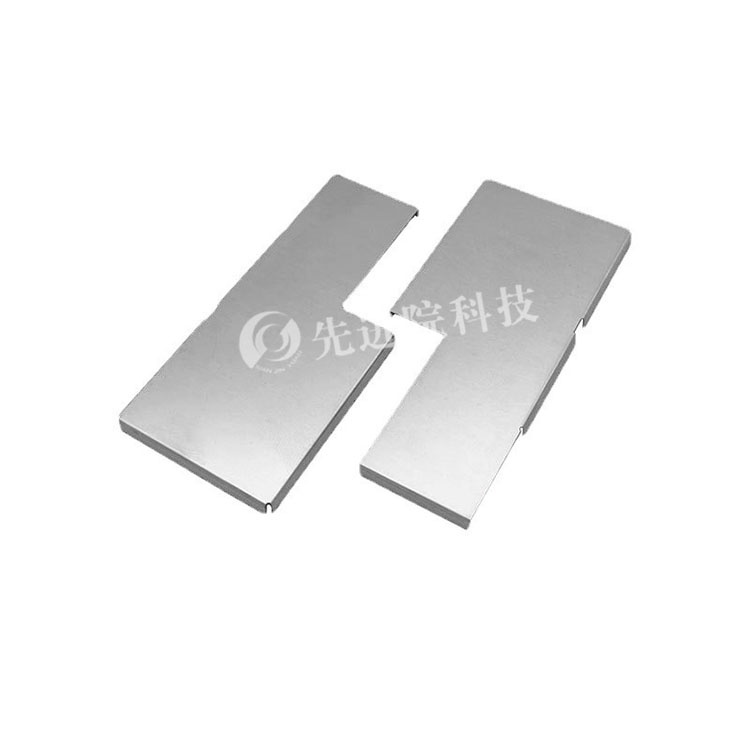

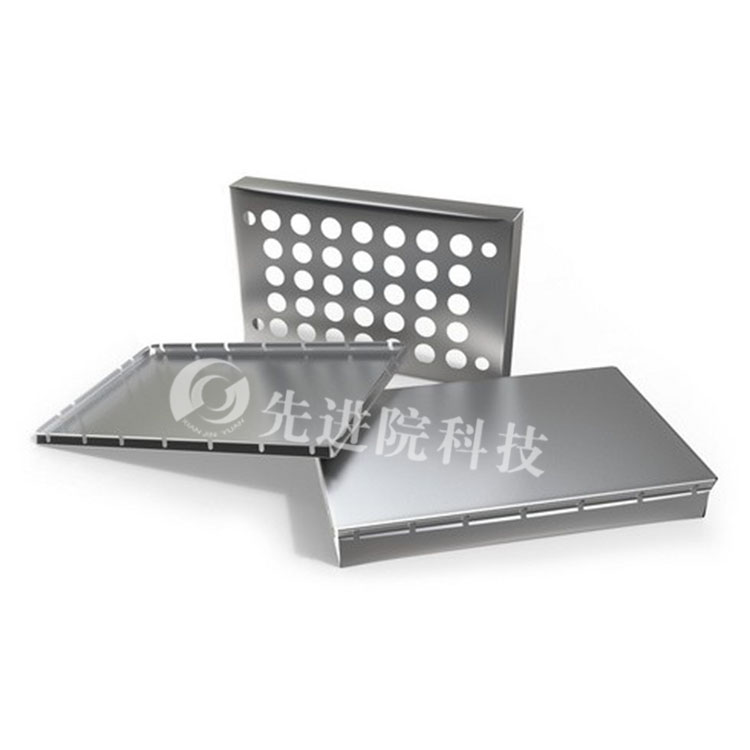

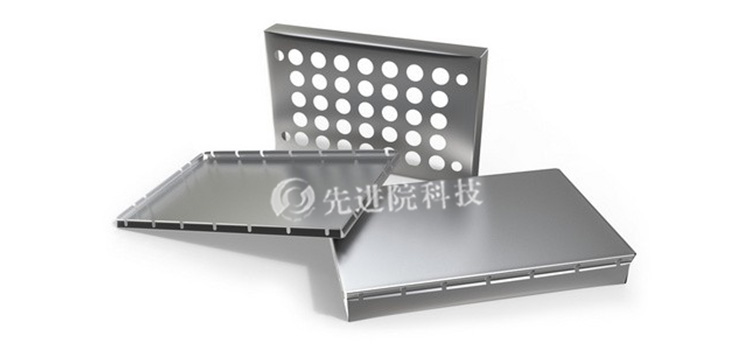

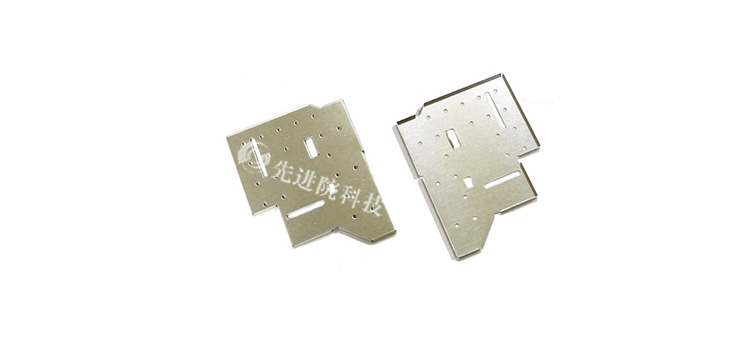

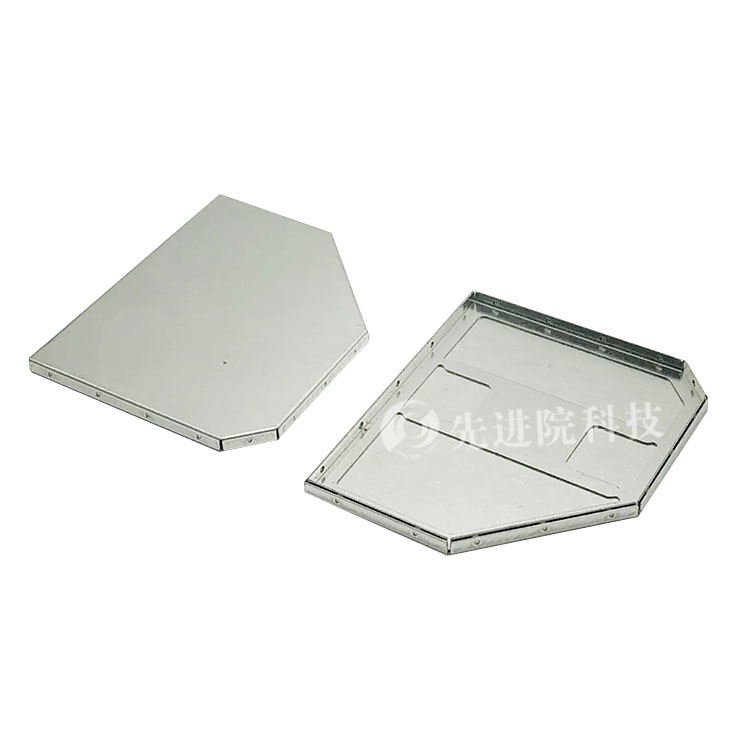

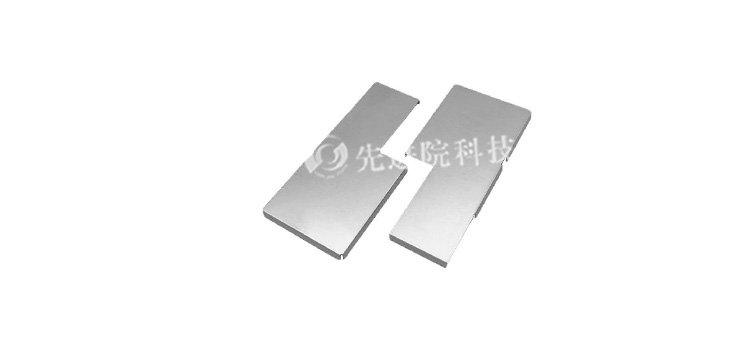

RF（射頻）屏蔽罩是一種用于減少或防止射頻干擾（RFI）對電子設備內部電路影響的裝置。它通常由導電材料制成，通過物理屏障的方式，阻止射頻信號進入或從設備內部傳出，從而保護設備的正常運行。

主要功能

• 射頻屏蔽：RF屏蔽罩的主要作用是通過物理屏蔽來減少射頻干擾對電子設備的影響，確保設備內部電路的正常工作。
• 信號完整性：在高速數據傳輸和精密測量設備中，RF屏蔽罩有助于保持信號的完整性和可靠性，減少信號衰減或失真。
• 熱管理：一些屏蔽罩還具有輔助散熱功能，幫助電子設備在高負載下保持穩定的工作溫度。

材料與構造

• 金屬材料：常用的材料包括鋁、銅、不銹鋼等，這些金屬材料具有良好的導電性和機械強度。
• 復合材料：有時候會使用含有導電填料的塑料或復合材料，以減輕重量或降低成本，同時保持一定的屏蔽效能。
• 表面處理：為了提高導電性能或防腐蝕，屏蔽罩表面可能會進行鍍鎳、鍍錫、鍍銀等處理。

設計與制造

• 定制化設計：RF屏蔽罩的設計通常是根據具體的設備尺寸和形狀進行定制的，以確保緊密貼合。
• 制造工藝：常見的制造工藝包括沖壓、鑄造、注塑等。折彎技術可以用來制造不同形狀的屏蔽罩。
• 安裝方式：屏蔽罩可以通過卡扣、螺絲、粘合劑等方式固定在設備上，確保緊密接觸，形成良好的電磁密封。

應用場景

• 消費電子產品：如智能手機、平板電腦、筆記本電腦等，內部的無線通信模塊、處理器模塊等常常需要RF屏蔽罩來防止干擾。
• 工業設備：在工業控制系統、自動化設備中，RF屏蔽罩用于保護關鍵的控制模塊，確保其正常運行。
• 醫療設備：在MRI、CT掃描儀等醫療設備中，RF屏蔽罩對于保護敏感的成像系統至關重要。
• 汽車電子：現代汽車中的娛樂系統、導航系統、傳感器等都需要良好的電磁屏蔽來確保安全和可靠性。
• 航空航天：在飛機和其他航天器中，RF屏蔽罩幫助確保導航、通信和其他關鍵系統的可靠性。

性能指標

• 屏蔽效能：衡量屏蔽罩減少射頻干擾能力的一個重要參數，通常以分貝（dB）為單位表示。
• 頻率范圍：RF屏蔽罩的有效頻率范圍，這取決于所使用的材料及其厚度。
• 接觸電阻：屏蔽罩與設備之間的接觸電阻越小，屏蔽效果越好。
