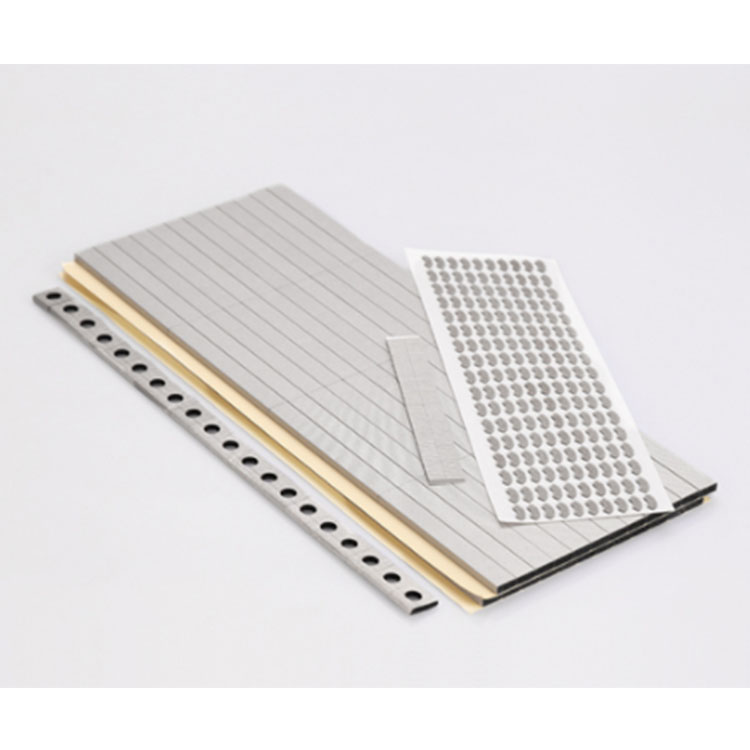

很多系統中常見的電磁干擾 (EMI) 源為集成電路 (IC)。IC 會產生熱量，這些熱量必須通過散熱片有效地消除。為了實現熱量快速，高效地傳遞，應在 IC 和散熱片之間使用導熱界面材料 (TIM)。TIM中理想的特性是高熱導率和柔軟性，以此確保 IC、散熱片和 TIM 之間的良好物理接觸。然而研究發現，TIM 材料的電磁特性有時會增加 EMI 輻射，從而導致未能合規或設備的工作效率下降。這導致很多用戶要求使用介電常數 (dk) 較低的 TIM 材料。先進院將研究導熱材料介電常數為什么會對 EMI 輻射產生影響。

IC 輻射

集成電路中包含多個產生輻射電磁能的電流路徑。IC 內的實際工作方式非常復雜，因此很難對IC的EMI 輻射進行建模仿真。電流不是恒定的，會根據 IC 工作模式的不同而有所不同。因此，為了對 IC 進行仿真，我們需要做出一些簡化的假設。

源類型

輻射電磁能的所有物體或組件都可以看成天線。根據天線尺寸、形狀和材料特性的不同，不同的天線將以不同的方式進行輻射。有些天線輻射效果很好，其他則不然。就用途而言，只有兩種基本類型的天線：線天線和環形天線。在線天線中，導電部分呈直線形狀，類似于汽車上的無線電天線。電流受到天線末端的限制。在環形天線中，電流不受限制，從能量源自由傳播出去，然后再返回到能量源。我們已經發現，最能表示 IC 輻射的模型是垂直于印刷電路板 (PCB) 的圓形（環形）源。本文中有關介電常數影響的分析對于任何類型的源都非常相似。

下圖所示的模型表示在 PCB 上實現的垂直環形源，電流路徑從左側的源向上通過第一個導電柱，然后穿過水平導電部分，再向下通過第二個導電柱，最后通過導電接地層返回源。在我們的模型中，天線高度為 2mm，天線長度（水平部分）會有所不同。
