特別是進入5G時代手機散熱系統必不可少，搭載散熱體系不僅僅是為了滿足手機硬件剛需，并且對手機用戶體驗，提升自身銷量水平都起著決定性影響。畢竟誰也不想在夏天來臨還要抱著一個“暖寶寶”。目前對于手機散熱系統解決方案問題。大致可以分為模塊散熱方案設計以及導熱材料選用方案兩種途徑。

01

石墨散熱

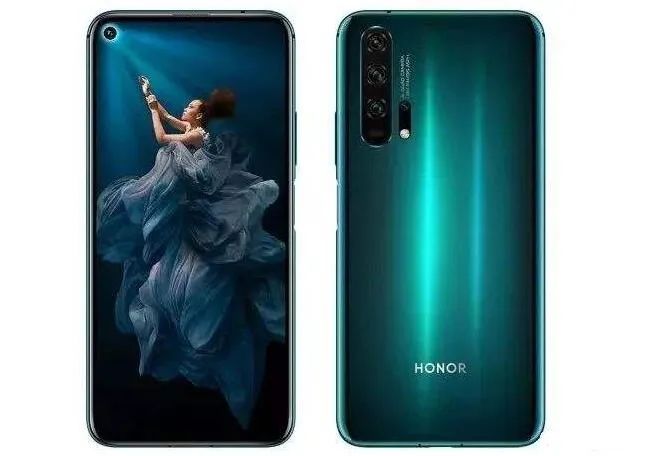

（華為榮耀20 PRO）

目前華為榮耀20 PRO則是采用石墨烯散熱方案的典型代表。由于石墨具有高導熱以及熱量水平擴散的特征，所以其可以通過降低發熱部位的熱密度，從而讓用戶有更好的使用體驗，另外具有輕量化優勢，材料質地柔軟，不會額外干擾電磁波。金屬背板配合石墨散熱的形式，曾幾何時似乎是各大品牌旗艦型手機的標配。但是隨著機身輕薄化，可供對流空間的逐漸狹窄，此類散熱系統設計已經不是旗艦機型的優選。目前單純石墨散熱的模式似乎只能滿足觀看視頻、瀏覽網頁、溝通聊天等基本功能需求。

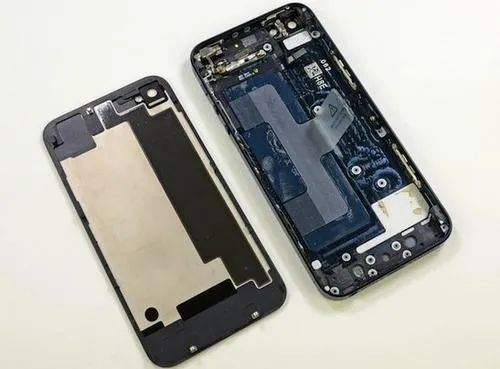

（金屬背板配合石墨散熱）

02

凝膠散熱

隨著導熱材料研制技術進步，后期出現了導熱凝膠散熱方案，其原理與導熱硅脂相似，其通過更低熱阻能將核心部位的熱量更快的傳導到散熱器或?qū)α骺?，并達到快速散熱的目的。但是導熱凝膠與導熱硅脂是完全不同類型的導熱材料。導熱凝膠呈現半固態不流淌物，并且可以通過規模機器定量點膠的形式，讓其均勻涂抹于熱源周圍，從而達到快速傳熱、散熱等目的。并且相對于硅脂具有永不固化，導熱系數更高，熱阻率更低等特征。

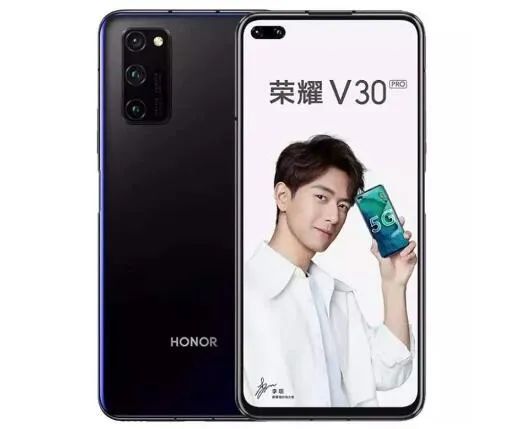

（華為榮耀V30 PRO）

目前市面上使用凝膠散熱的主流手機型號為華為榮耀V30 PRO，配合使用導熱凝膠的情況下，手機長時間運行大型游戲或軟件的過程中，即使特效全開基本沒有出現有任何卡頓，并且手部沒有感覺明顯發燙的跡象。所以導熱凝膠被應用于高端手機散熱方案中，已成為各大手機廠商的考慮方案之一。

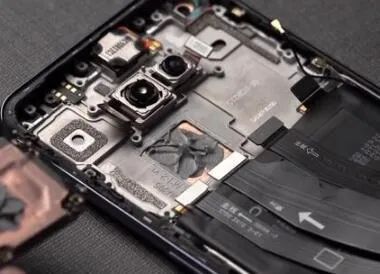

（導熱凝膠散熱應用）

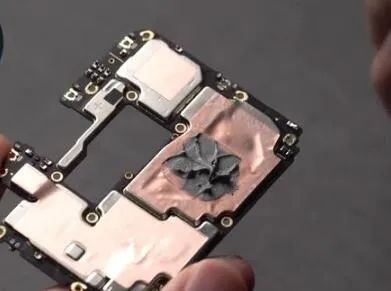

（導熱凝膠配合銅箔散熱應用）

03

液冷散熱

熱管技術也被手機廠商加以利用，將充滿液體的導熱銅管頂點覆蓋在手機處理器上，處理器運算產生熱量時，熱管中的液體就吸收熱量氣化，這些氣體會通過熱管到達手機頂端的散熱區域降溫凝結后再次回到處理器部分，周而復始從而進行有效散熱，游戲類手機多采用這種散熱方案。

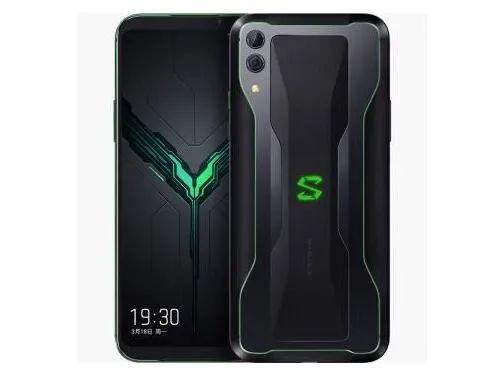

（小米黑鯊2）

為了解決手機高頻率運行所引起的發熱問題，小米黑鯊2系列手機已采用被稱之為液冷3.0全領域液冷技術。通過對其手機進行詳細拆解分析，可以觀察到此散熱方案不僅從散熱材料上進行了升級處理，還通過模塊多層散熱結構優化的形式提升熱量傳遞效率。

熱管理方案先通過液冷管將熱量快速傳遞至液冷板，在通過液冷板的水平面散熱的方式，快速均勻地將熱量從機身四周排出。此方案除了可以有效覆蓋機身發熱部位以外，還能實現獨立熱控的目的。
