01、5G時代來臨

隨著大數據以及高效網絡時代來臨，5G技術已在2020年逐漸普及，現代通信的容量，傳輸速度和處理要求將比以往任何時候都更高。數據中心和機架之間從有線連接到光纖連接的轉換給生產工藝技術帶來巨大壓力，并增加了高速和大數據量產生的熱量。

通過選用新型導熱材料連接產品關鍵組件，可更好管理不斷增加的熱量，并保護敏感設備來滿足5G需求，從而幫助提高產品運行性能。通過5G網絡設備熱管理解決方案案例解析，或許能幫助您解決產品設計過程中，高熱量散發問題所帶來的困擾。

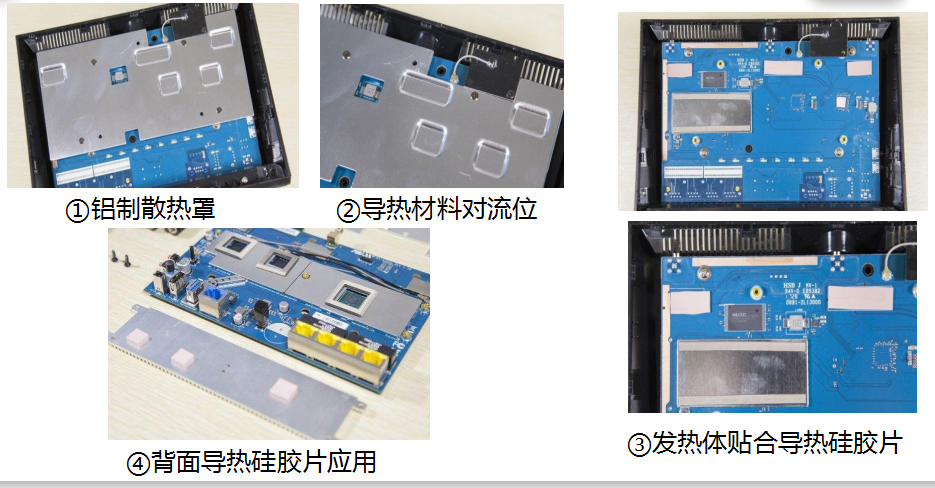

02、某品牌雙頻1200M千兆路由器熱管理方案

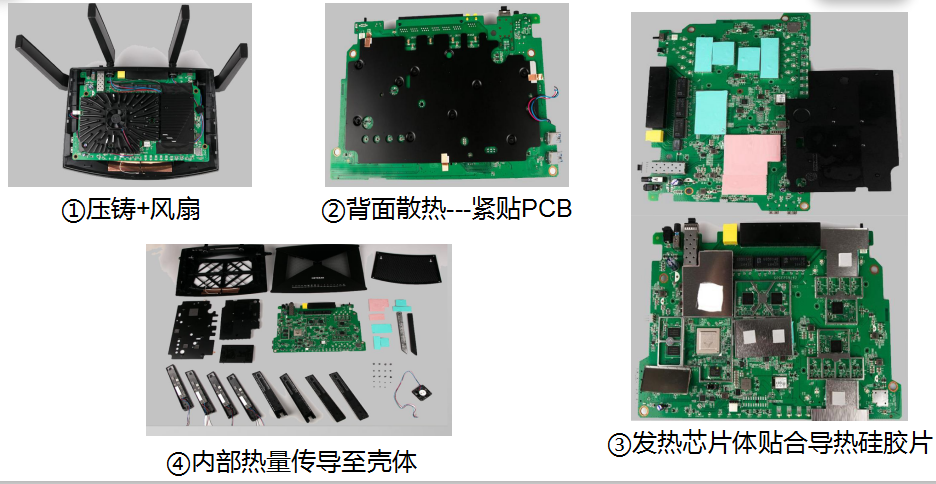

03、某品牌2900M雙頻智能無線路由器熱管理方案

04、Hi-Wifi路由器散熱改善方案解析

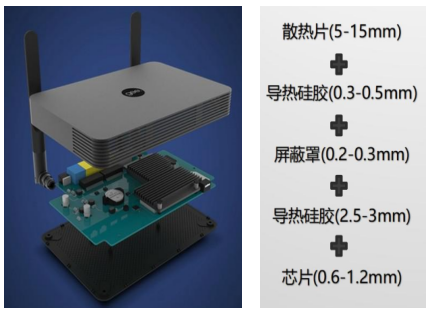

傳統散熱模式缺陷：

1.導熱材料厚度增加影響熱效率；

2.多層熱傳導材料頻繁轉換；

3.多道貼片工藝及繁瑣操作流程；

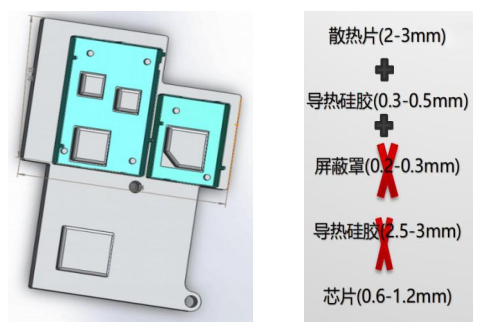

新型散熱方案優勢：

1.滿足產品輕薄化，減少熱傳導通道熱阻；

2.減少層次轉換，提高熱傳導效率；

3.靈活多變的外觀結構，滿足產品設計觀念；

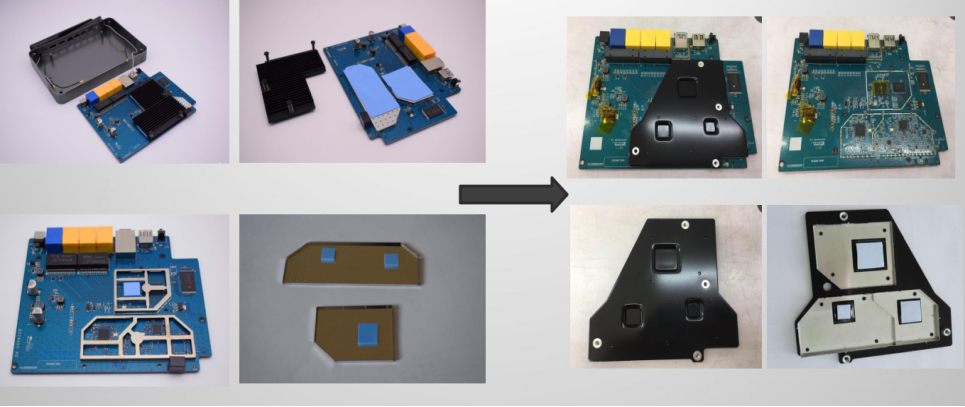

05、某品牌路由器散熱改善方案

舊方案缺點：

①單熱源單散熱，限制整體產品的熱管理效率；

②為滿足熱源與外殼距離，導致熱阻的大幅增加；

③PA采取單個散熱器設置，可能降低網絡設備信號強度；

新方案優點：

①縮短熱源與散熱殼體距離，更大程度降低熱阻值；

②區塊化散熱設計方案，更高滿足產品設計輕??；

③提升固體工作效率，提升產品信號強度；
