某控制器產品在做屏蔽材料 www.leird.cn認證測試中，ESD±6KV接觸放電出現通訊故障死機問題，需要重啟后可恢復，針對此問題進行分析和整改。

3.分析與整改

3.1控制器組網與實驗點

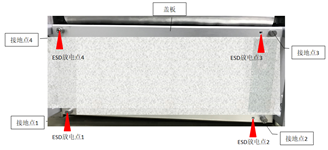

控制器組網與ESD放電點示意圖參見圖1所示。

（a）組網與放電點示意圖

（b）放電點實物圖

圖1控制器組網及實驗點

3.2試驗現象

ESD接觸放電±6KV，對放電點1和放電點2進行試驗時（每個點放電3-6次左右），及放電點3（每個點放電10-20次左右）就會出現通訊故障，無法與上位機通訊，處于死機狀態，需要重動恢復。放電點4試驗無問題。

3.3接地可靠性排查

3.3.1接地點阻抗測定

利用萬用表對蓋板接地點阻抗測定，結果如下：

表1接地阻抗

注：ESD頻譜達到GHz頻段，利用萬用表進行機殼接地阻抗值是不準確的，但可以做為初步的定性分析判斷。

3.3.2機殼接地點變更排查

對控制器的接地點位置進行人為變更，對各放電點進行ESD實驗，驗證各接地的可靠性，詳細結果參見表2。

表2機殼接地點變更實驗結果

3.3.3接地可靠性排查小結

（1）接地點位置變更后到2后，放電點2/3/4實驗沒有問題，但放電點1仍然會導致通訊故障死機；接地點位置變更后到1后，放電點1/4實驗沒有問題，但放電點2/3仍然會導致通訊故障死機。

（2）蓋板與機殼地搭接不良，接地點1/2/3接地阻抗較大，接地點4的阻抗可接受；

（3）整體的控制器蓋板與機殼的搭接設計不可靠，導致ESD測試中會出現問題。

3.4接地不良導致通訊故障死機問題分析

3.4.1ESD耦合機理分析

3.4.1.1ESD波形參數

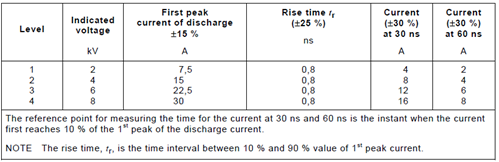

IEC61000-4-2標準中ESD放電電流波形參數如圖2所示[1]，6KV的放電電流峰值為22.5（1±15%）A。

圖2接觸放電電流波形參數

3.4.1.2ESD頻譜特性

6KV等級ESD的放電電流與頻譜特性參見圖3和圖4所示[2]。ESD的幅值一般在頻率0～1.2 GHz間，超過1.2 GHz幅值基本衰減為0，整個頻率期間出現了2次峰值．頻率在0～30 MHz間，幅值逐漸衰減，并且衰減較快．然后隨頻率增加至60 MHz時，幅值達到第二個峰值，隨著頻率繼續增加，幅值逐漸衰減至0。

圖3 6KV放電電流波形

圖4 6KV接觸放電電流頻譜

3.4.1.3ESD放電耦合機理分析

（1）ESD的干擾模式

ESD以共模干擾方式對控制器進行干擾，主要有以下幾種形式：

◆ESD放電中形成的場耦合，一般發生在接地點良好，但接地位置附近有敏感信號或走線的情況：

◆ESD放電電流在接地阻抗路徑中形成噪聲電壓Vnoise干擾敏感設備，一般發生在接地不良，接地阻抗較大的情況；

◆ESD放電電流直接注入敏感信號中，一般發生在對pin進行ESD注入實驗的情況。

（2）結構地分析：

控制器蓋板接地的結構層次：蓋板緊固彈簧螺釘→金屬螺柱→金屬條→接地固定螺釘→機殼地。PCB過孔無接地銅盤，與金屬條和機殼均無搭接。金屬條與機殼的搭接僅僅通過螺紋進行，搭接不可靠，阻抗大，結構接地詳見圖5所示。

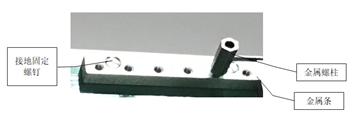

（a）蓋板接地點實物圖

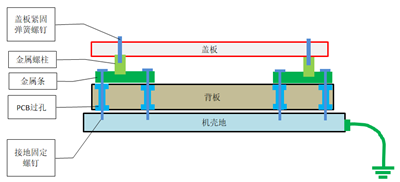

（b）蓋板接地結構示意圖

圖5蓋板接地結構

（3）干擾路徑與等效機理電路分析

◆當蓋板與機殼地間的接地良好時，阻抗足夠低，與機殼形成等電位搭接，無壓差。

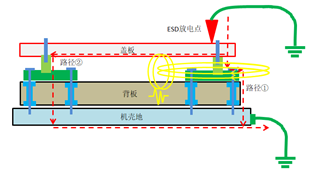

ESD的主要放電路徑為圖6中的①和②，因①的接地物理路徑較近，大部分干擾會從①路徑中流到大地。流過路徑①附近的電流形成的干擾場，會串?dāng)_周圍的敏感信號或敏感走線。

圖6 ESD放電路徑示意圖

◆當蓋板與機殼地間的接地搭接較差時（搭接阻抗較大），ESD放電電流會在搭接點處形成噪聲電壓Vnoise。

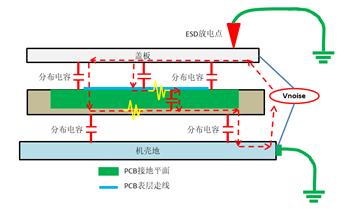

噪聲電壓通過蓋板與PCB板件的分布電容，形成干擾電流流過PCB，使得敏感干信號受干擾，參見圖7所示。

圖7接地不良的ESD耦合機理示意圖
