隨著現代電子工業的快速發展，電子封裝技術作為半導體產業鏈中的關鍵環節，其重要性日益凸顯。低溫固化導電銀漿作為一種高性能的封裝材料，在電子封裝工作中發揮著重要作用。本文將探討低溫固化導電銀漿的耐溫性對電子封裝工作的影響，并以先進院（深圳）科技有限公司的研鉑牌YB8614低溫固化導電銀漿為例，進行詳細分析。

低溫固化導電銀漿的優勢

低溫固化導電銀漿相較于傳統的高溫固化導電銀漿，具有諸多優勢。首先，低溫固化可以有效減少基底材料在高溫下的熱應力和熱膨脹，降低對基底材料的熱損傷和變形風險。尤其對于柔性塑料和有機材料等熱敏感基底材料，低溫固化更為適合，可以確?；撞牧系耐暾院托阅堋?

其次，低溫固化需要較低的能量輸入，相比高溫固化過程中需要耗費大量的能源來加熱和冷卻，低溫固化能夠節約能源和降低碳排放，符合現代工業對于節能環保的要求，有助于可持續發展。

此外，低溫固化還可以減少導電銀顆粒之間的燒結程度，使得導電顆粒保持更高的分散度和更好的導電性能。同時，低溫固化能夠減少氧化反應的發生，避免導電銀漿的氧化問題，提高產品的品質和穩定性。

研鉑牌YB8614低溫固化導電銀漿的耐溫性

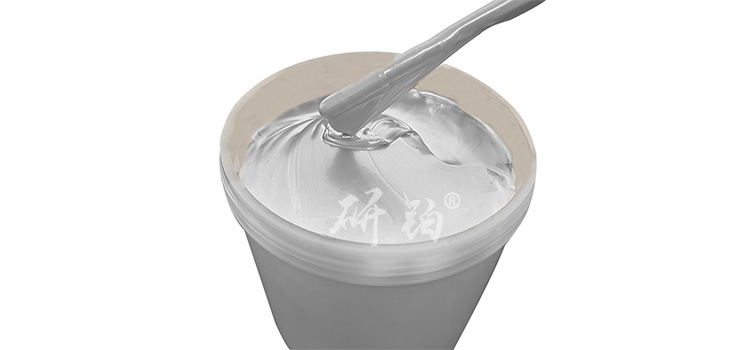

研鉑牌YB8614低溫固化導電銀漿是先進院（深圳）科技有限公司推出的一款高性能產品。該產品具有高效導電、耐腐蝕性和附著力強等特點，適用于電子封裝領域。

在耐溫性方面，研鉑牌YB8614低溫固化導電銀漿表現出色。經過低溫固化后，銀層可以耐受高溫環境，例如，燒結后的銀層可以耐受高達500度的高溫，甚至在某些情況下可以耐受900度的高溫。同時，銀層不會二次融化或脫落，確保了電子封裝工作的可靠性和穩定性。

耐溫性對電子封裝工作的影響

1. 提高封裝可靠性：
   研鉑牌YB8614低溫固化導電銀漿的耐溫性使得其在高溫環境下仍能保持穩定的導電性能，從而提高了電子封裝的可靠性。這對于需要承受高溫環境的電子設備尤為重要，如汽車電子、航空航天電子等。

2. 優化封裝工藝：
   低溫固化工藝減少了高溫固化過程中可能產生的熱應力和熱膨脹，降低了對基底材料的熱損傷和變形風險。這使得電子封裝工藝更加靈活，可以適用于更多種類的基底材料，提高了封裝工藝的兼容性和適用性。

3. 提高生產效率：
   低溫固化工藝需要較低的能量輸入，減少了加熱和冷卻時間，從而提高了生產效率。此外，研鉑牌YB8614低溫固化導電銀漿的印刷速度快，可達300-400mm/s，客戶可以根據自己的生產情況調節印刷速度和生產節拍，進一步提高了生產效率。

4. 降低成本：
   低溫固化工藝能夠節約能源和降低碳排放，符合現代工業對于節能環保的要求。同時，研鉑牌YB8614低溫固化導電銀漿的高效導電性能和附著力強等特點，使得在封裝過程中可以減少材料的使用量，進一步降低了成本。

結論

綜上所述，低溫固化導電銀漿的耐溫性對電子封裝工作具有重要影響。研鉑牌YB8614低溫固化導電銀漿作為先進院（深圳）科技有限公司的優質產品，在耐溫性方面表現出色，能夠顯著提高電子封裝的可靠性、優化封裝工藝、提高生產效率和降低成本。隨著電子工業的不斷發展，低溫固化導電銀漿將在電子封裝領域發揮越來越重要的作用。
以上數據僅供參考，具體性能可能因生產工藝和產品規格而有所差異。
