ITO是氧化銦錫，一種顯示行業比較常見的透明導電材料，可以做的PET光學膜上，做成ITO透明導電膜，也可以做在玻璃上，做成ITO感應玻璃或者顯示液晶玻璃上。

ITO膜結構

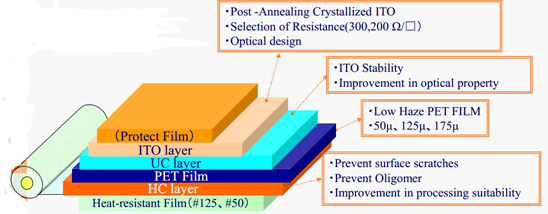

這邊主要講的是ITO透明導電膜，是觸摸屏行業的核心材料之一，常見的結構如下：

從上到下，最上面是一層保護ITO層，ITO廠家防止在包裝出貨過程中劃傷ITO鍍層的作用，ITO的加工廠家在使用前都要去掉這層保護膜。保護膜多為價格相對便宜的PE保護膜。

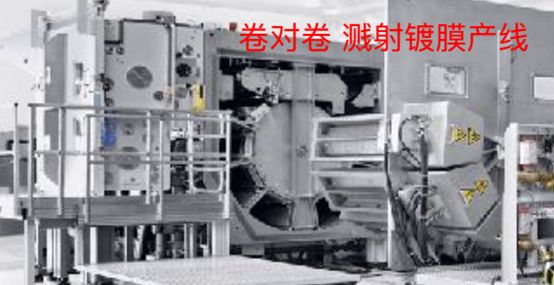

ITO層是主要的功能層，鍍層有很多種生產工藝，但是光電行業多使用磁控濺鍍的工藝，鍍膜一般是鍍多層，一層是幾千個埃，市場上ITO層厚度是從20到50納米之間。在濺射過程中，從靶材中轟擊出的金屬In、Sn原子在真空室內或襯底表面與氧原子反應并生成In2O3、InO、SnO2、SnO和Sn3O4等金屬氧化物，這些反應產品與濺射工藝參數有密切關系并對ITO薄膜的光電特性產生影響。

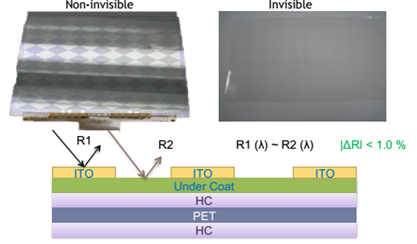

UC層是光學性能調節層，也可以叫消影層，或者也叫IM層，折射率匹配層，還可以做防牛頓環的鍍層。由于ITO層和PET層的折射率不一樣，光線透過不同折射率的材料，相差越大，反射率越高，這個會導致后面ITO蝕刻后，線路的痕跡很明顯，影響屏幕的外觀，所以需要涂布一層折射率匹配層。需要如下圖在ITO面與消影面的光線反射率接近，小于1%，這樣才不會出現下圖左邊的不良。這個涂層的精密涂布要求比較高，現在能做的好的多是日本的企業，而很多ITO膜廠，干脆就購買IM膜。

往下就是光學級的基材PET，常見的厚度是188,125,50um的。需要好的透光率，低的霧度，穩定的尺寸，小的MDTD經緯向的差異，以及少的小分子析出。

PET基材的另外一面就是Hard Coating加硬涂層，防止ITO加工過程中被劃傷，一般就是一些二氧化硅的涂層，可以防止PET小分子的析出，鉛筆硬度在2H左右。

最下面的耐高溫的PET保護膜，這個是可選擇的一層，一般都是卷對卷工藝生產觸摸屏的客戶需要這一層，背面的保護膜需要耐ITO縮水和退火的工藝，150度2小時左右，保持尺寸穩定的同時，需要和ITO基材的PET保持接近的漲縮，否則非常容易引起材料的卷曲，從而引起不良。

ITO特性

ITO的主要成分是氧化銦和氧化錫，它是高可見光透過率的物質。

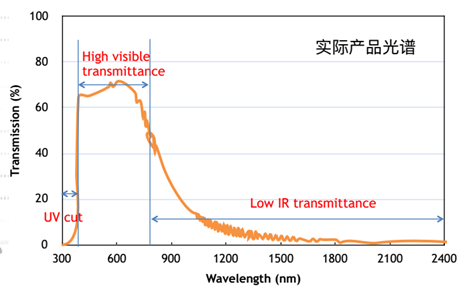

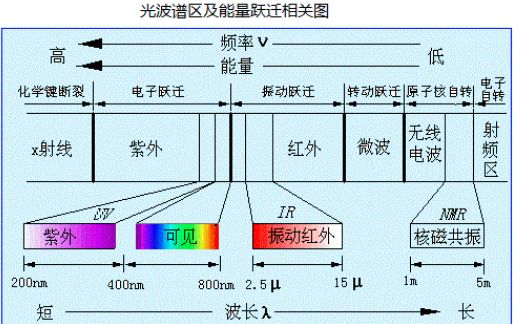

ITO在紫外線，可見光和紅外線的波長頻率上，有不同的透光率，主要是透過可見光，而UV紫外和IR紅外的穿透都不高。這個特性和ITO材料的微觀的電子能級躍遷等電性能有關，而不是涂布什么材料。

另外ITO的透光率和材料的結晶度有關，以前還會用非結晶的ITO出售，現在基本上廠家就可以做好退火的工藝，結晶后的ITO透光率會升高，電阻會穩定且電阻公差范圍大幅度的縮小。

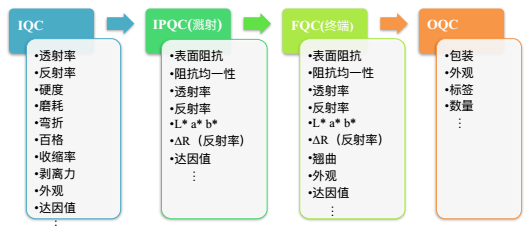

ITO的生產中一般會進行如下性能的管控。IQC的進料檢驗IM膜，工藝中管控的項目，以及出貨的建議項目：

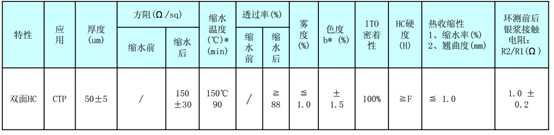

出貨的時候，一般使用如下的規格：

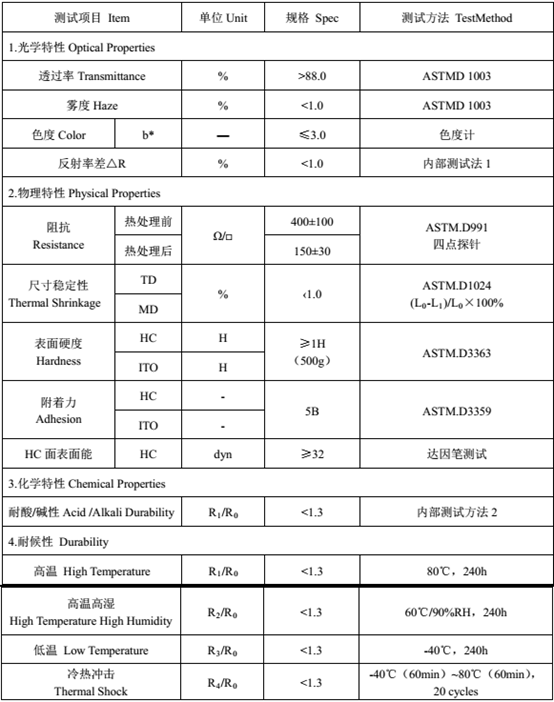

而在TP廠一般會驗證如下的典型的參數：

ITO的替代品

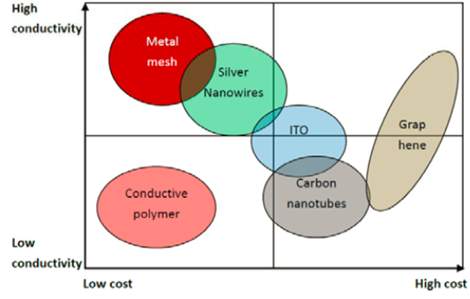

ITO膜是一個很成熟的行業，由于以前TP行業夠大，所以有很多的透明導電材料想替代它，包括金屬網格，納米銀，導電高分子，碳納米管以及石墨烯等，但是各種方案目前各自有各自的問題。

ITO的市場

由于現在GF和GFF的薄膜電容式觸摸屏的大量減產，無數的深圳東莞附近的廠關閉了，包括歐菲合力泰等也一直在虧損的經營這一個業務，所以整體行業的蕭條，導致整個ITO膜行業也是步履維艱，再加上新的替代方案虎視眈眈。由于ITO的面電阻量產的話，更低可以做到60歐姆，勉強可以做大尺寸，但是由于電阻偏高，導致觸控的靈敏等性能不如其他低電阻的透明材料，所以大尺寸也用的很少，另外ITO本身比較脆，不耐彎折，所以在可折疊的這個新興市場上基本上就是排除在外了，所以這2個因素也造成了ITO的市場不能進一步擴大，而ITO可能可以拓展一下的樓宇上用的變色膜，汽車上用的加溫膜，市場也沒有很大的起色。整體上市場需求已經不大會增大了。

因此現在做ITO膜的廠家已經很少了，目前好像就只有江蘇日久一家獨大，整合上游IM膜，充分壓低價格。而曾經這是一個多么繁榮的行業啊，比如日東，住友，TDK，鈴寅，尾池，SONY，韓華，迎輝，康得新，歐菲，嵩陽……
